西蒙斯圆锥破碎机

西蒙斯圆锥破碎机

进料粒度: 65-100mm

生产能力: 40-200t/h

加工物料: 石灰石、花岗岩、河卵石、白云石、青石、铁矿石、岩石等。

西蒙斯圆锥破碎机简介

西蒙斯圆锥破碎机是一种新型圆锥式破碎机,也叫作复合型圆锥破碎机,相对于老弹簧圆锥式破碎机,该破碎机可实现液压自动调整排料口尺寸、自动清腔、稀有润滑、腔形优化等多种功能,操作容易,自动化程度高。该型号也叫复合型圆锥破碎机,该机外部可以看到弹簧和液压缸,比传统纯弹簧式的要更好用。

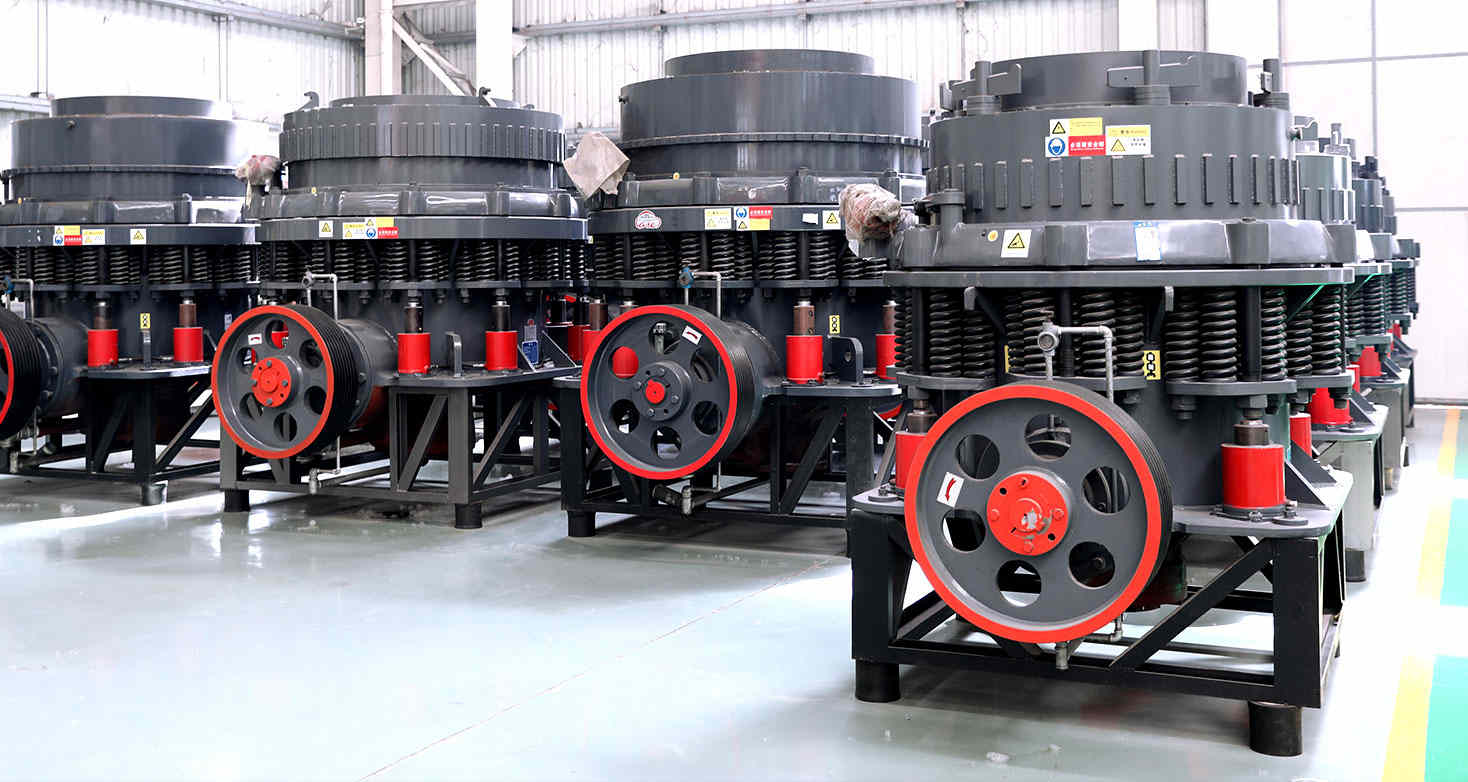

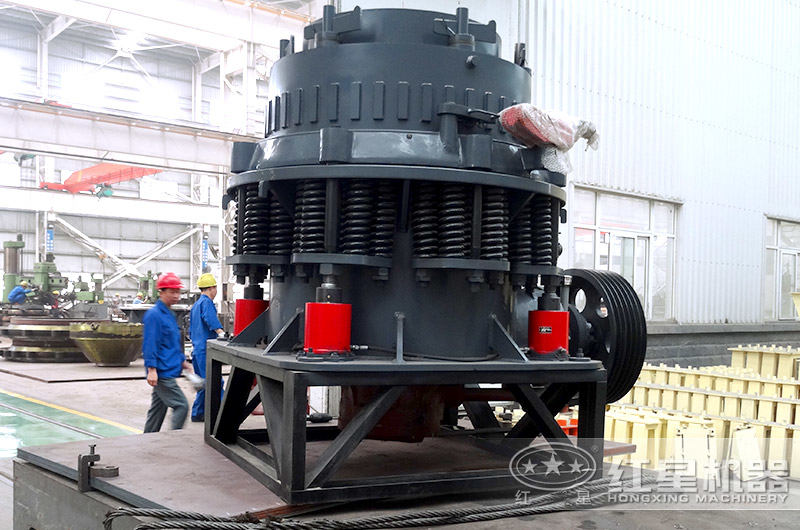

西蒙斯圆锥破碎机车间实拍

西蒙斯圆锥破碎机

西蒙斯圆锥破碎机均有现货产量大小可定制

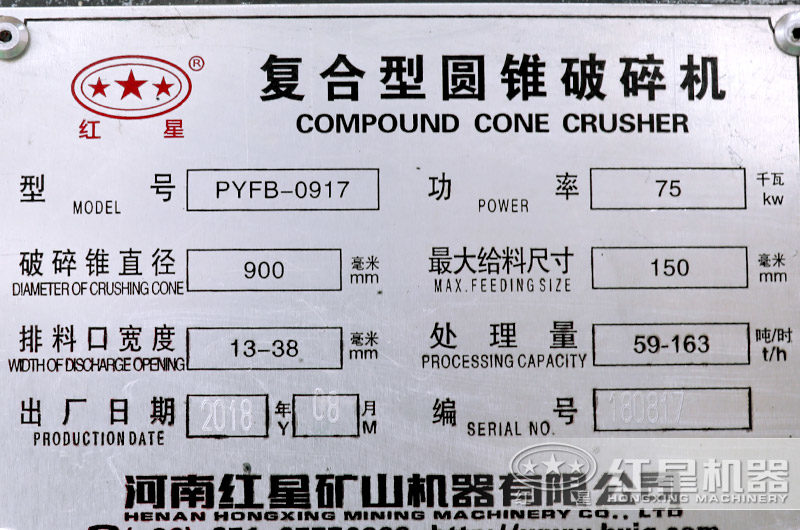

PYFB-0917复合型圆锥破碎机,功率75千瓦,产量59-163t/h

PYFB-0917小型复合型圆锥破碎机,功率75千瓦,产量59-163t/h

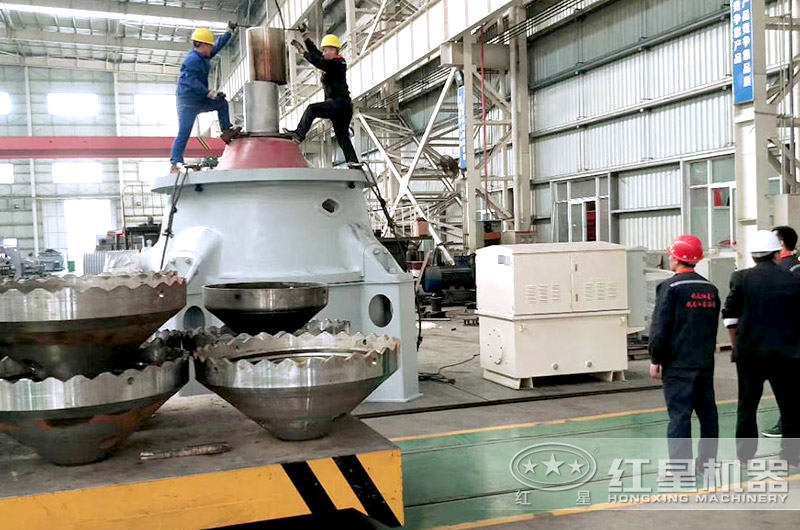

西蒙斯圆锥破碎机工人作业车间

西蒙斯圆锥破碎机工人作业

西蒙斯圆锥破碎机分为标准型和短头型,一般而言,标准型给料粒度大,排料粒度也较粗;短头型的破碎锥较陡,给料粒度小,有利于生产细粒级的物料。故标准型一般用于粗、中碎,短头型用于中、细碎。西蒙斯圆锥破碎机标准型多用于开路循环,短头型则多用于闭路循环。在砂石生产线中,西蒙斯圆锥破碎机主要用于破碎较硬物料,如花岗岩、玄武岩、辉绿岩、河卵石等,通常用作二级或者三级破碎。

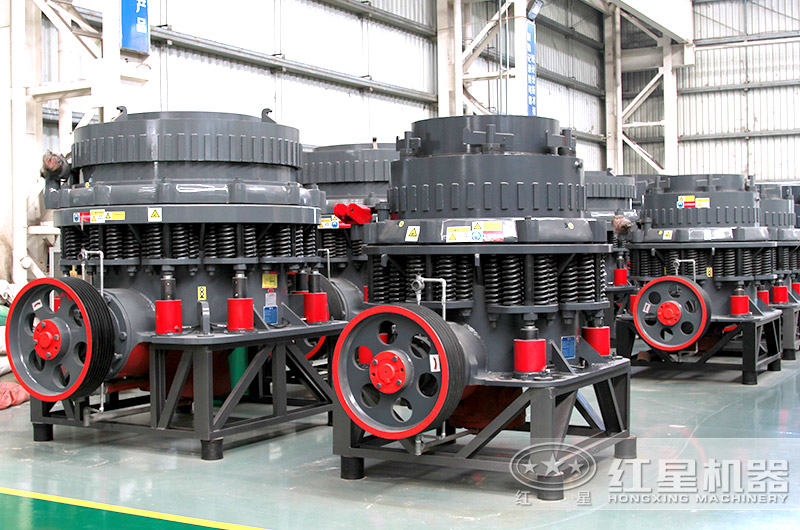

车间不同规格西蒙斯圆锥破碎机

车间不同规格的西蒙斯圆锥破碎机

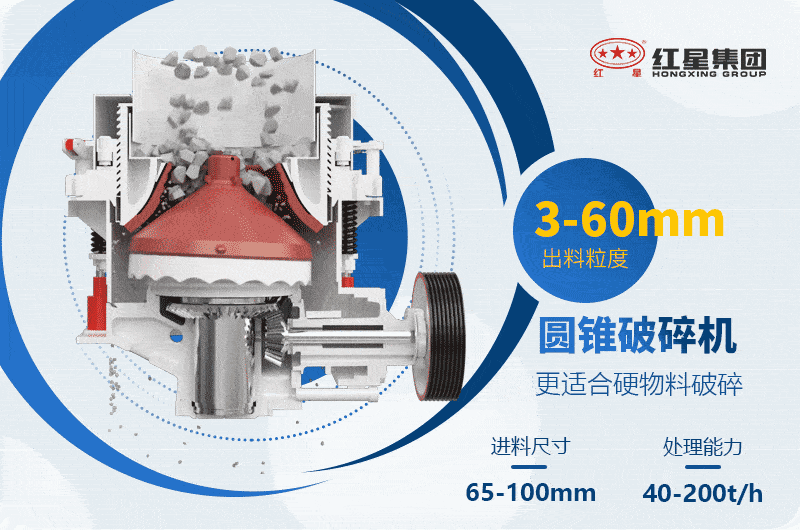

西蒙斯圆锥破碎机工作原理

在电机的带动下,皮带轮通过小齿轮带动大齿轮旋转,进而通过偏心套带动主轴做旋摆运动,破碎壁和扎臼壁时而靠近,时而分离,中间的物料在两者的劈、裂、压的作用下被破碎,由下料口排出。润滑油路分成两部分,一部分由底部沿主轴和偏心套内衬上升到碗形瓦和大齿轮处与另一部分由传动轴出发的油路汇合,一起回流到稀油润滑站。

西蒙斯圆锥破碎机工作原理

西蒙斯圆锥破碎机工作原理

西蒙斯圆锥破碎机性能特点

圆锥破碎机生产现场

破碎腔形多,能有效根据客户的要求选择腔形,产品粒度均匀,无明显裂痕;

产量高,破碎机腔型大,冲程长,破碎力大,可对破碎进行彻底破碎,相对于老式弹簧圆锥破,产量提高约15%以上;

破碎壁和扎臼壁均采用耐磨Mn-16,有效延长牙板使用寿命;

液压自动清腔,液压调整排料口尺寸,有效节省了检修时间;

锁紧装置配备液压锁紧缸,相比市场上的垫片锁紧装置,更为稳定、,增强了破碎机工作时的稳定性;

高强度弹簧,有效实现过载保护等,运行中噪音低,粉尘少,且节能环保效果较好。

西蒙斯圆锥破碎机如何选型?

西蒙斯圆锥破碎机有四种腔型,即特粗型、粗型、中型、细型。选用的原则是看入料粒度及排料粒大小决定,入料度大,产品粒度粗,选特粗型或粗型,反之则用中型和细型。在计算入料粒度时,是用开边 料口尺寸乘以0.85作为选择入料的尺寸依据,而产品的平均尺寸是料除以破碎比。

在选择衬板时,用户一般必须考虑三个因素:产量、功耗、衬板的耐磨性。一般应按下列原则进行: 料尺寸;粒度的变化,给料粒度的分布;物料的硬度;物料的耐磨性。衬板越长功耗越高,硬物料选短衬板,软物料选长衬板。在物料的分布上,细物料选短衬板,粗物料选长衬板。

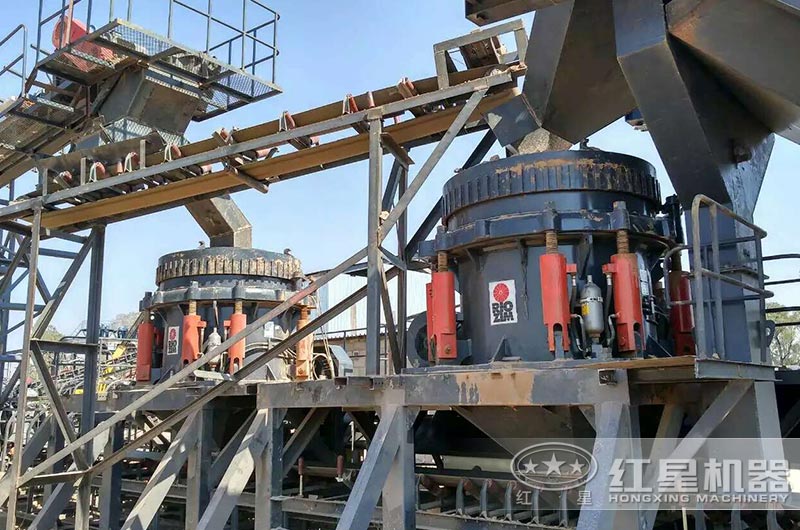

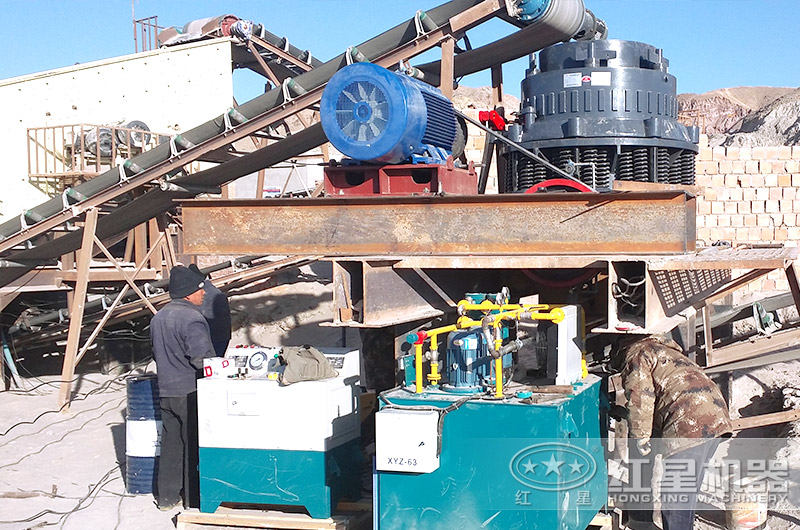

西蒙斯圆锥破碎机客户现场

时产200吨西蒙斯圆锥破碎机--客户现场

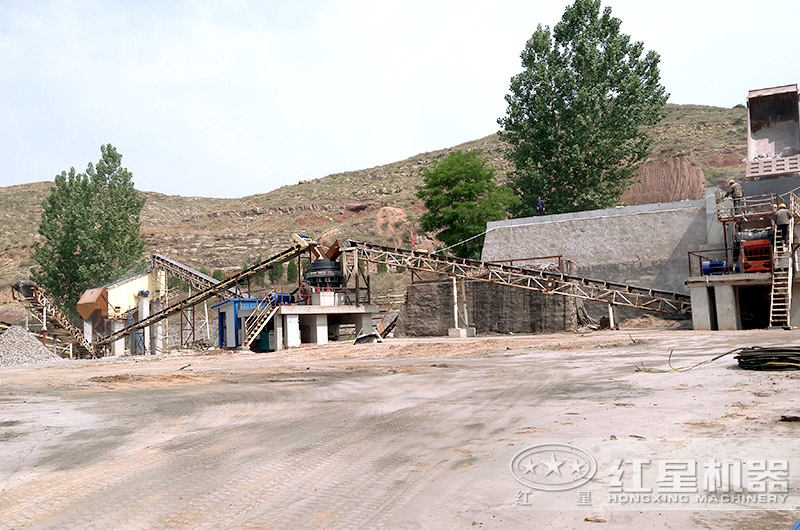

西蒙斯圆锥破碎机客户制砂现场

西蒙斯圆锥破碎机客户制砂现场

西蒙斯圆锥破碎机价格

红星机器的西蒙斯圆锥破碎机不仅具有以上特别的性能优势,而且这款设备的价格也十分的便宜实惠。一方面是因为红星机器位于河南郑郑州市,这里的西蒙斯圆锥破碎机厂家非常的多,竞争力也比价激烈,因而价格较低;另一方面,红星机器的这款设备是厂家自产自销破碎设备,相比河南郑州市场上同类型设备,该设备的制造成本及投资成本都较少。总体来说,这款设备的价格比较低点击咨询价格,是河南郑州西蒙斯圆锥破碎机市场上的低价,非常值得用户选购。

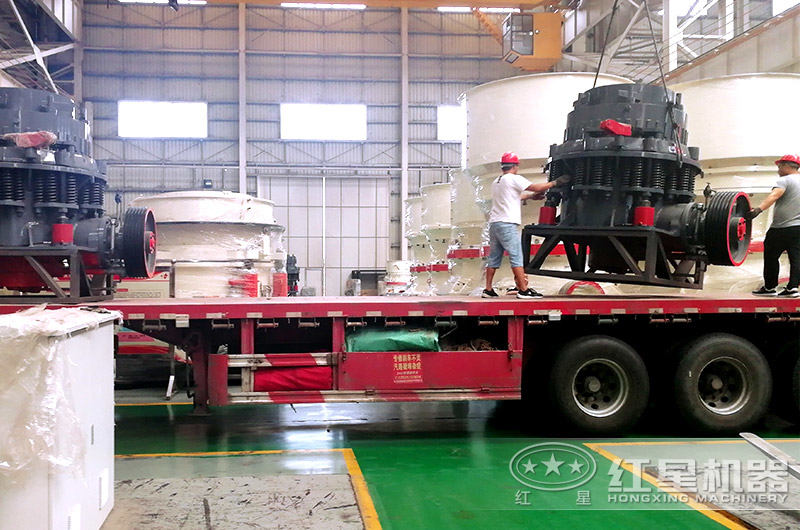

西蒙斯圆锥破碎机发货了

西蒙斯圆锥破碎机发货了

除了西蒙斯圆锥破碎机我们还生产其它型号的圆锥破,下面我们来一块欣赏一下。

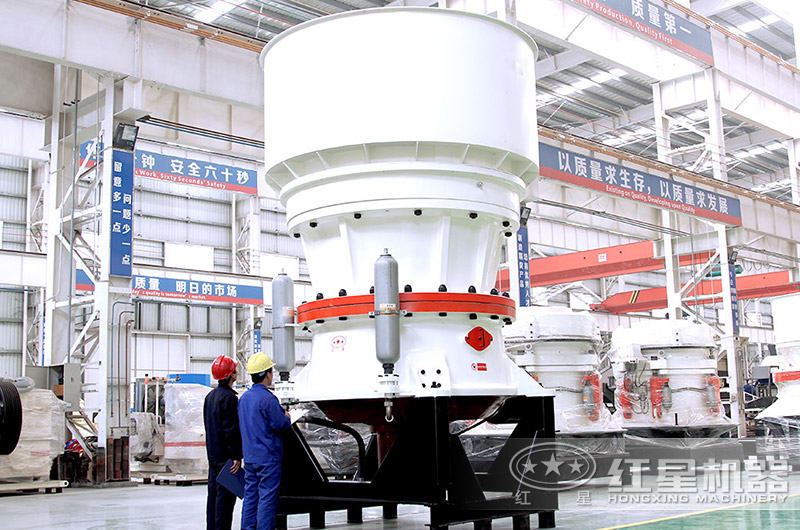

单缸圆锥式破碎机

单缸圆锥式破碎机,如上图所示,液压缸在底部,一键排除堵塞问题

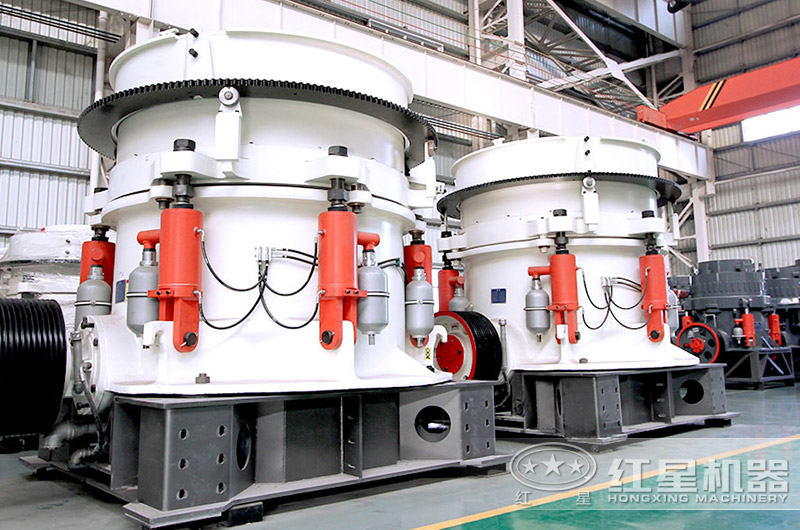

多缸液压圆锥破碎机

多缸液压圆锥式破碎机,电动化开启,更换部件更快更方便

型号与参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
